Приточный клапан КИВ Супер 125 400 мм – вентиляционное приточное устройство. Клапан КИВ 125 необходим для подачи свежего уличного воздуха в помещения как с естественной, так и принудительной вытяжной вентиляцией. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.

Ключевые особенности:

Небольшие размеры оголовка – всего 175х175х125 мм;

Четыре номинальных положения поворотной ручки;

Простой монтаж, не требующей подключения к электросети;

Простота эксплуатации и чистки;

Конструктивные особенности:

Супер КИВ-125 400 укомплектован воздуховодом – пластиковой трубой черного цвета с внутренним диаметром 125 мм, наружным диаметром 132 мм, длиной 400 мм. Труба вставляется в стену в подготовленное отверстие диаметром 133 мм и со стороны улицы закрывается металлической решеткой с сеткой. В трубу с внутренней стороны помещения укладывается теплошумоизоляция, а отверстие закрывается специальным шумотеплоизолированным оголовком белого цвета, изготовленным из АБС пластика, с воздушным фильтром и регулирующей поток приточного воздуха заслонкой. Регулировочная ручка заслонки плавно поворачивается вокруг своей оси и, таким образом, регулирует степень открытия/закрытия клапана. Регулировка осуществляется при помощи регулировочной ручки или регулировочного шнура (по желанию). В случае необходимости воспрепятствовать полному закрытию клапана, следует удалить круглые заглушки из отверстий на корпусе заслонки.

Внутренний оголовок КИВ-125:

Внутренний оголовок необходим для распределения и регулировки потока приходящего с улицы свежего воздуха. Оголовок изготовлен из белого износостойкого АБС пластика, устойчивого к перепадам температур и пожелтению от ультрафиолетовых лучей.

Внутренний оголовок КИВ 125 изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.

Оголовок приточного клапана состоит из:

внутренней части с заслонкой, уплотнительным кольцом и теплоизолирующей прокладкой;

регулировочной ручки;

регулировочного шнура;

уплотнителя;

уплотнительного кольца;

крышки оголовка;

фильтра EU 3;

теплоизоляции оголовка;

2-ух заглушек;

Патрубок (фланец) клапана с силиконовым уплотнителем продевается через квадратную уплотнительную прокладку, плотно вводится в трубу и фиксируется к стене с помощью 4-х шурупов. Узел регулировки позволяет регулировать степень открытия/закрытия заслонки при помощи утопленного колесика на корпусе или шнура.

Фильтр класса EU3 (G3) изготовлен из пористого моющегося синтетического материала, эффективно задерживающего пыль и шум. На фасадную сторону крышки оголовка клапана нанесена фактурная шкала, показывающая степень открытия заслонки.

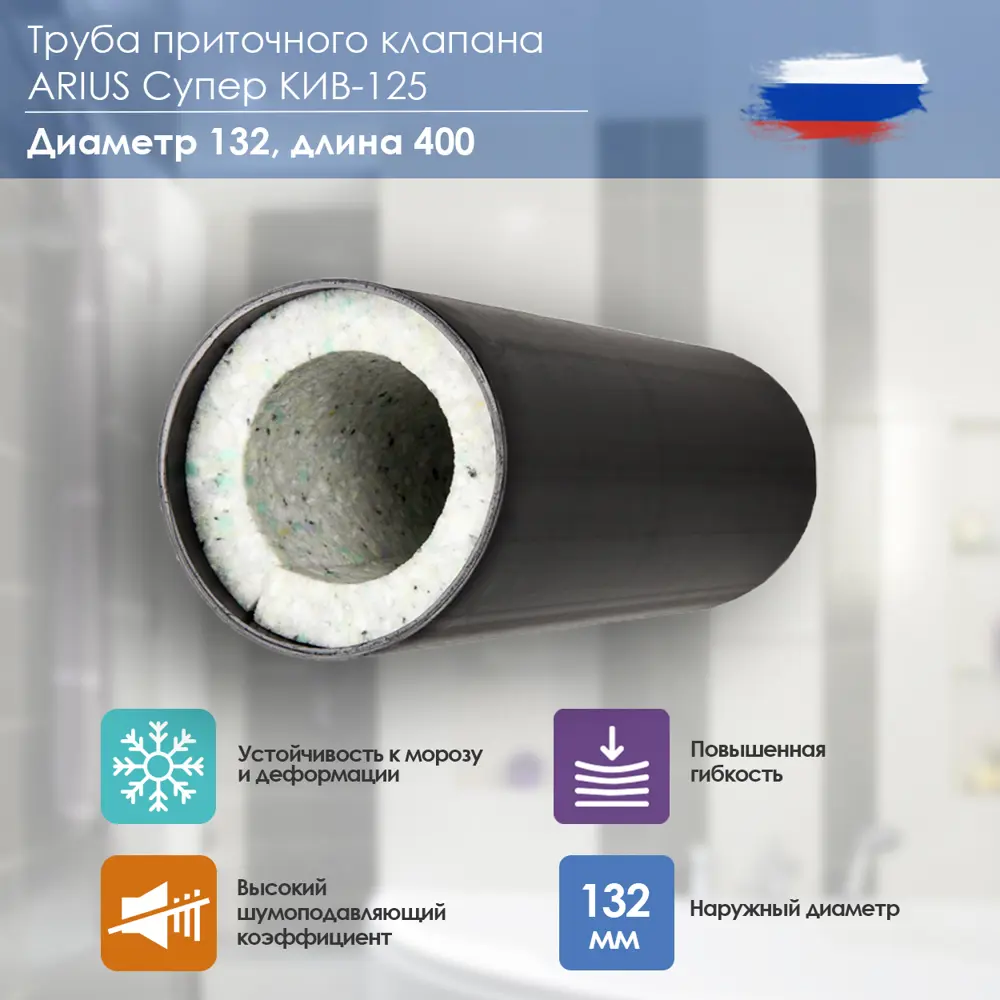

Пластиковый канал (воздуховод) и теплошумоизоляция (ТШИ):

Пластиковый воздуховод – труба ПНД – необходим для поступления по нему воздуха через стену от наружной решетки к оголовку. Длина воздуховода – 400 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Внутри трубы расположена изоляция, которая выполняет 2 функции:

Поглощение шумов, проходящих через канал;

Предотвращение расползания холода от пластикового канала по внутренней поверхности стены.

Материал ТШИ – пенополиуретан эластичный вторичного вспенивания. Длина ТШИ в трубе 350 мм. Труба ПНД 132х3,5 мм
