Терморегулирующий монтажный комплект BOX 5 предназначен для регулирования температуры помещения с помощью наружной термостатической головки. Используется в низкотемпературных системах отопления до 55 ºС, а также для расширения систем теплого пола. Монтажный комплект BOX 5 используется в тех случаях, когда теплый пол устанавливается на ограниченном участке, обслуживаемом одной петлёй, где используется устройство распределительного коллектора с насосно-смесительным узлом. Монтажный комплект BOX 5 имеет в конструкции расходомер. Расходомер - балансировочный и запорный клапан для регулирования объемного расхода. Для упрощения гидравлической настройки в верхней части клапана настраивается номинальный объемный поток в л/мин. В целях контроля, настроенный таким образом расход считывается со шкалы. Балансировочный клапан также служит для запирания.

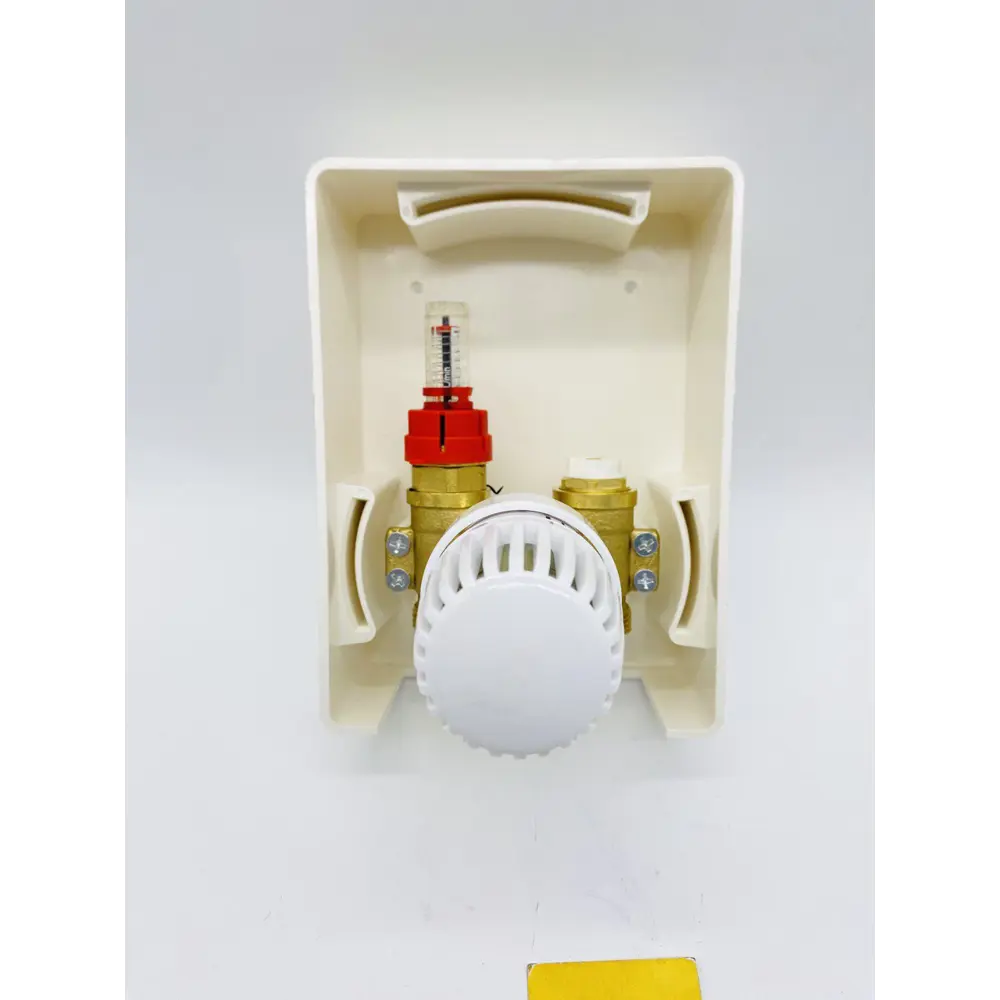

Описание и принцип работы ВОХ 5 представляет собой бокс, содержащий в себе монтажный узел для регулирования температуры теплоносителя в системе низкотемпературного отопления или в системе теплого пола относительно температуры помещения.

1. Термостатическая головка снабжена термостатом наполненным жидкостью. Применяется для регулирования температуры воздуха в помещении:

• шкала термостата от 0 до 5;
• диапазон температуры от 6 ºС до 28 ºС.

2. Настроечный клапан с расходомером используется для балансировки петли при наладке системы. Регулировка производится вручную, вращением настроечной черной ручки в основании шкалы расходомера клапан устанавливается только на подающем коллекторе. Характеристики:

• Рабочее давление, бар: 10
• Максимальная температура рабочей среды: 70 ºС
• Диапазон настройки регулятора температуры теплоносителя: 6-28 ºС
• Присоединительные размеры: 3/4"
• Расстояние между осями присоединительных патрубков: 50 мм
• Допустимая температура среды, окружающей клапан: 0-45ºС
• Ремонтопригодность: ремонтопригоден
